Shape

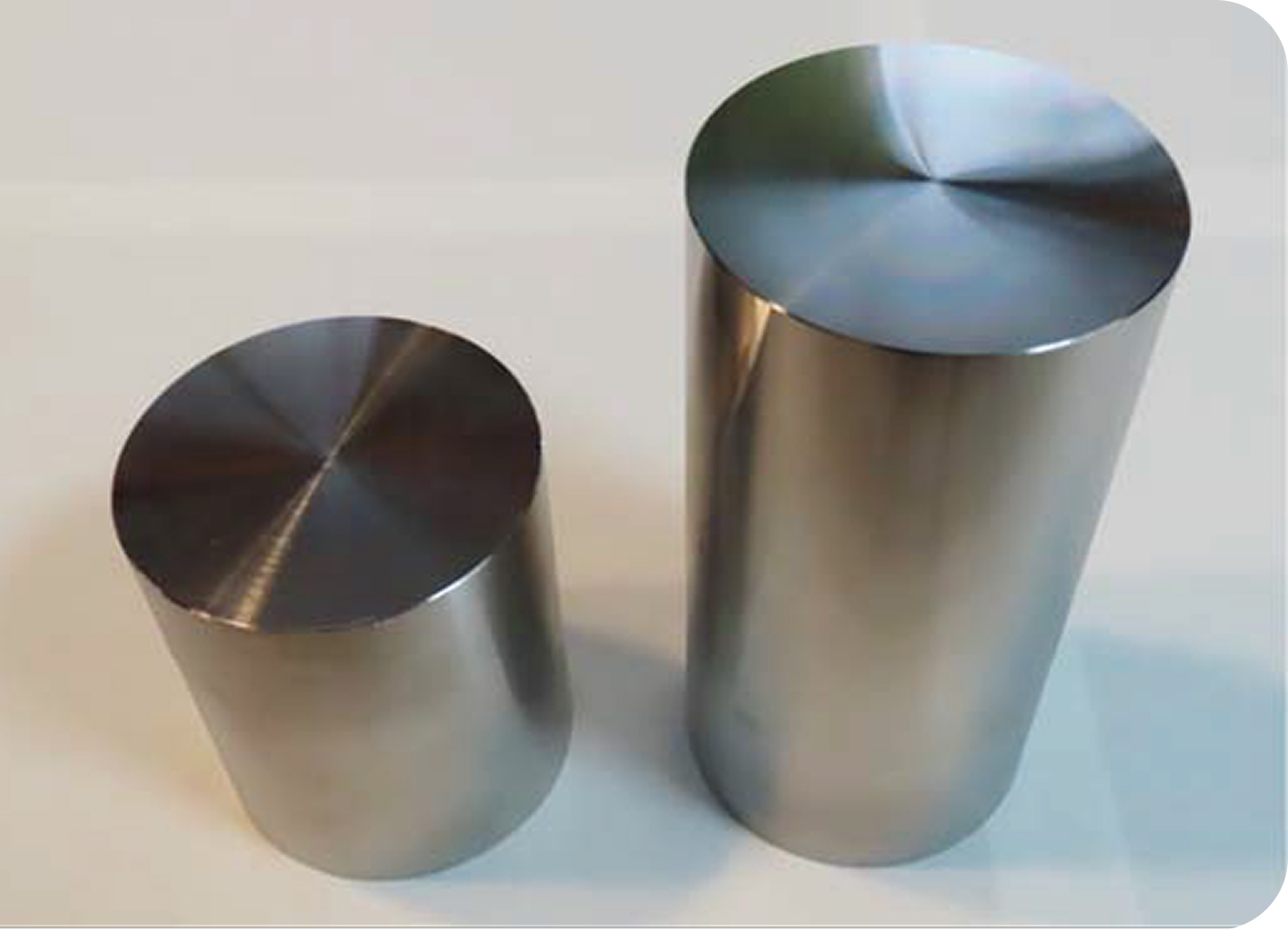

鍛造材・圧延丸棒材

AXSIA-Zero3は従来のシリコロイXVI鋼の高硬度と高耐食に加え、高強度・高耐力のバランスに優れた析出硬化系ステンレスです。高ケイ素・極低炭素の成分系に加え、硬質な金属間化合物を析出、さらに金属間化合物の微調整をすることで新素材が誕生しました。

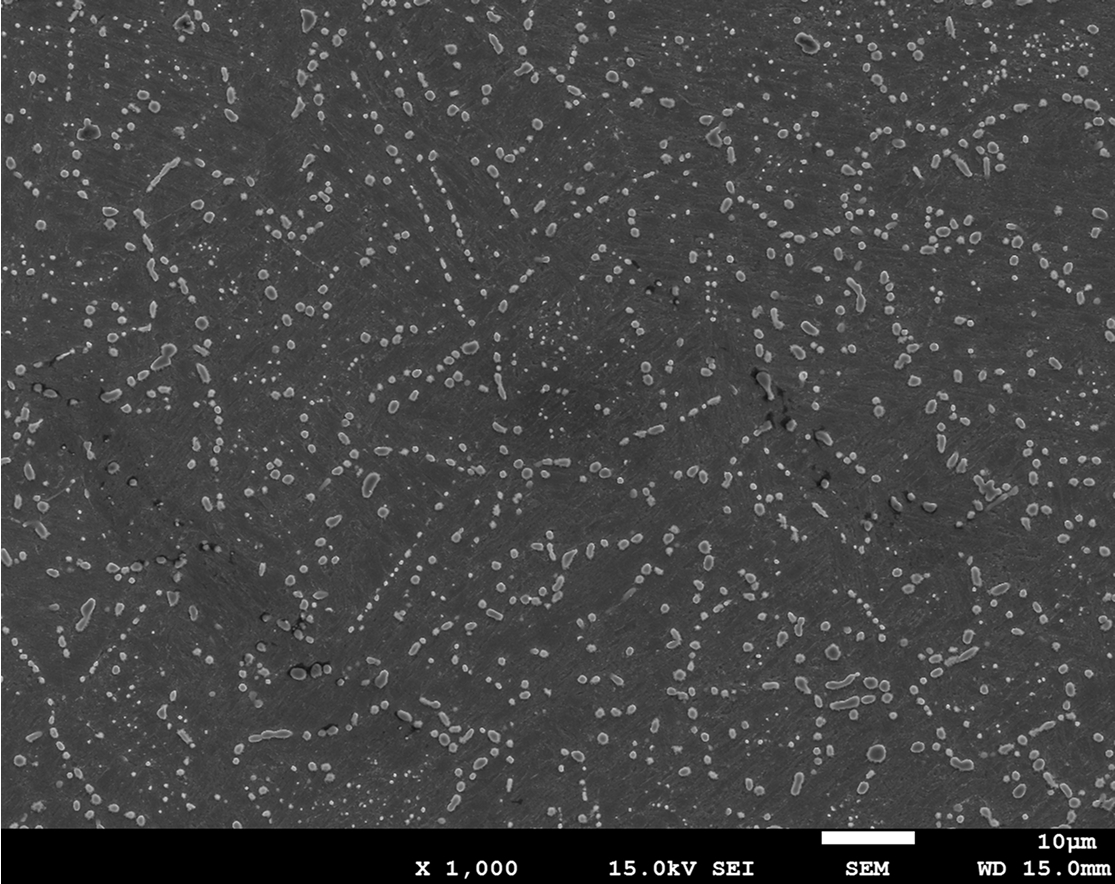

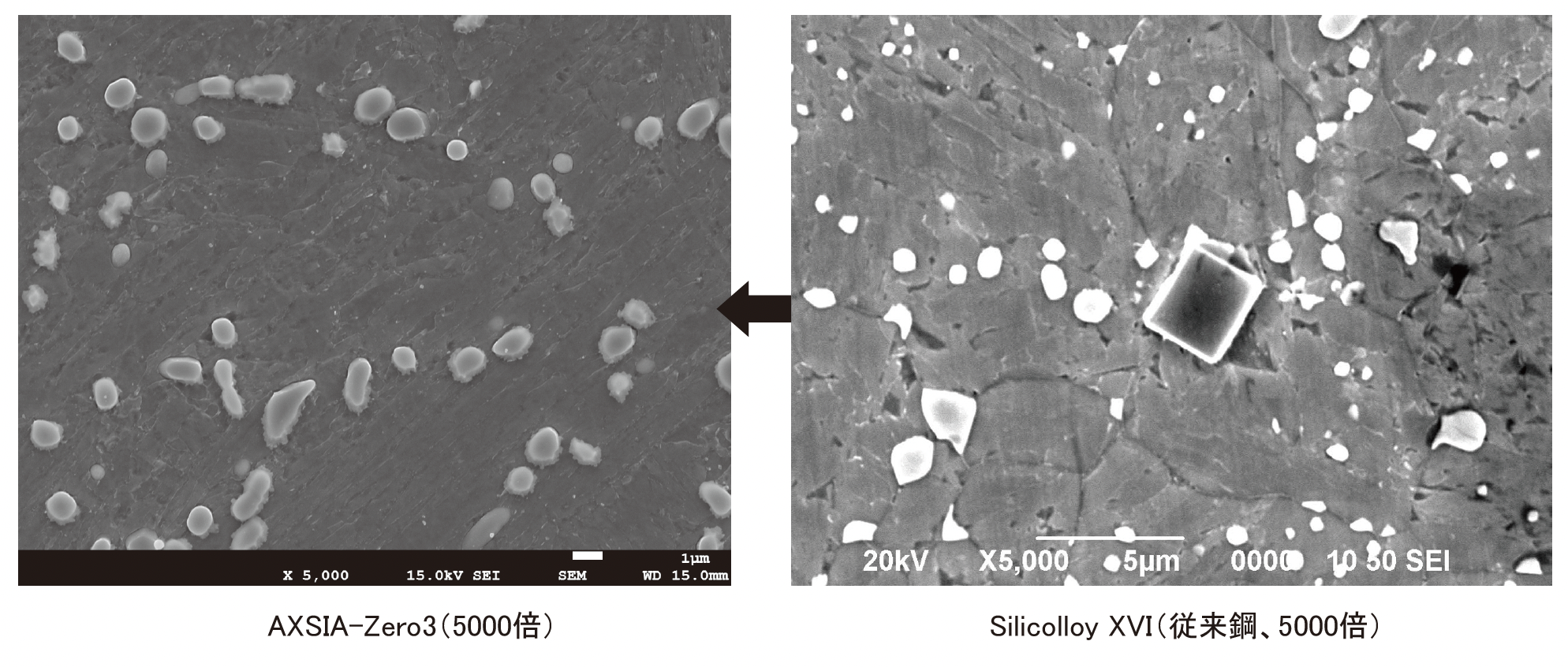

顕微鏡組織（SEM）

Mechanical Properties

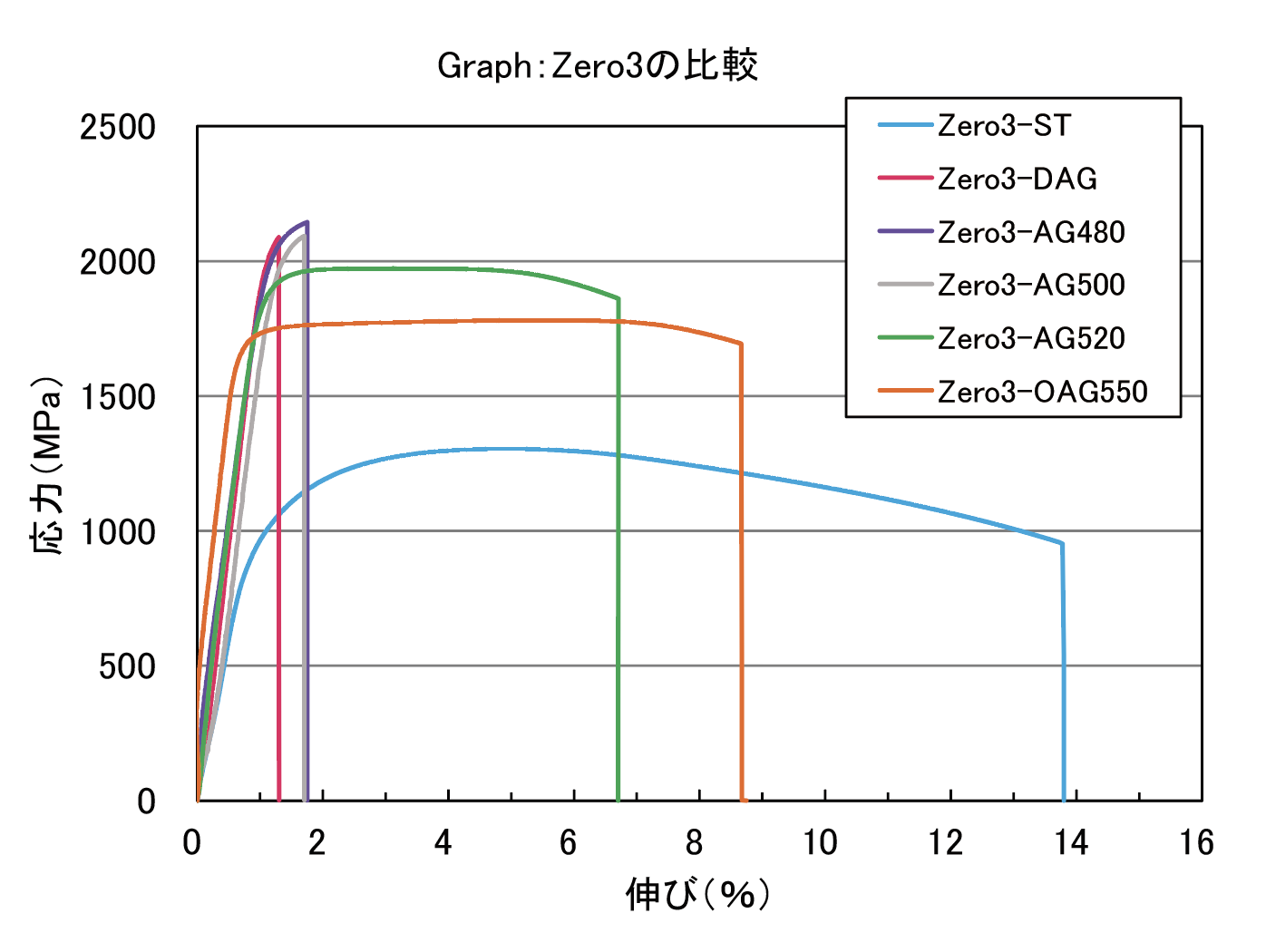

機械的性質の一例

AXSIA-Zero3は56-58HRCという非常に高い硬度とオーステナイト系ステンレスに匹敵する高い耐食性、さらに2000 MPa級の高強度を示します。約480℃で析出硬化処理を行うことでこの硬度を得られるため、熱処理時の歪みや寸法変化が小さく、焼入れに伴う問題も回避できます。

No	材質	製法	熱処理記号	熱処理		引張強さ	0.2％耐力	伸び	絞り	硬度
				熱処理		引張強さ	0.2％耐力	伸び	絞り	HRC	HV
				固溶化熱処理	時効硬化熱処理	MPa	MPa	％	％	HRC	試験力：500g	試験力：100g
01	AXSIA-Zero3	鍛造丸棒（φ20）	ST	1050℃/WQ		1304	961	13.8	48.1	41.1	403.2	447.7
02			DAG	1050℃/WQ	200℃×2hr＋460℃×12hr/AC	2089	2076	1.3	0.9	58.7	699.4	777.6
03			AG480	1050℃/WQ	480℃×8hr/AC	2144	2052	1.8	0.8	58.0	685.3	761.1
04			AG500	1050℃/WQ	500℃×8hr/AC	2093	2017	1.7	0.5	57.4	673.3	751.9
05			AG520	1050℃/WQ	520℃×8hr/AC	1973	1885	6.7	9.2	55.9	633.8	715.8
06			AG550	1050℃/WQ	550×8hr/AC	1781	1700	8.7	16.2	53.0	581.5	633.7
07		圧延丸棒（φ30）	DAG	1050℃/WQ	200℃×2hr＋460℃×12hr/AC	2067	1855	0.0	0.0	58.8	未測定	未測定
08		圧延丸棒（φ30）	AG550	1050℃/WQ	550℃×8hr/AC	1807	1776	10.9	18.2	52.5	未測定	未測定
09	Silicolloy XVI	鍛造丸棒（φ20）	DAG	1050℃/WQ	200℃×2hr＋460℃×12hr/AC	1827	-	0.9	0.6	57.5	664.2	728.5
10		鍛造丸棒（φ20）	AG520	1050℃/WQ	520℃×8hr/AC	1936	1840	4.3	10.6	54.2	601.2	693.5
11		圧延丸棒（φ28）	DAG	1050℃/WQ	200℃×2hr＋460℃×12hr/AC	1320	-	0.8	0.0	57.6	未測定	未測定
12			AG480	1050℃/WQ	480℃×8hr/AC	1378	1317	0.7	0.0	56.8	未測定	未測定
13			AG520	1050℃/WQ	520℃×8hr/AC	1685	-	1.3	0.0	54.5	未測定	未測定
14			AG550	1050℃/WQ	550℃×8hr/AC	1700	1622	5.6	1.3	51.2	未測定	未測定

Name: AXSIA Zero3
Brand: Silicolloy Lab

熱処理条件の調整で硬度・機械的性質を微調整

480℃で4時間時効処理を行うことで硬度はピークに達します。時効時間を短縮することで硬度を下げ、靱性を確保するなど、熱処理設計の自由度が高いことも特長です。

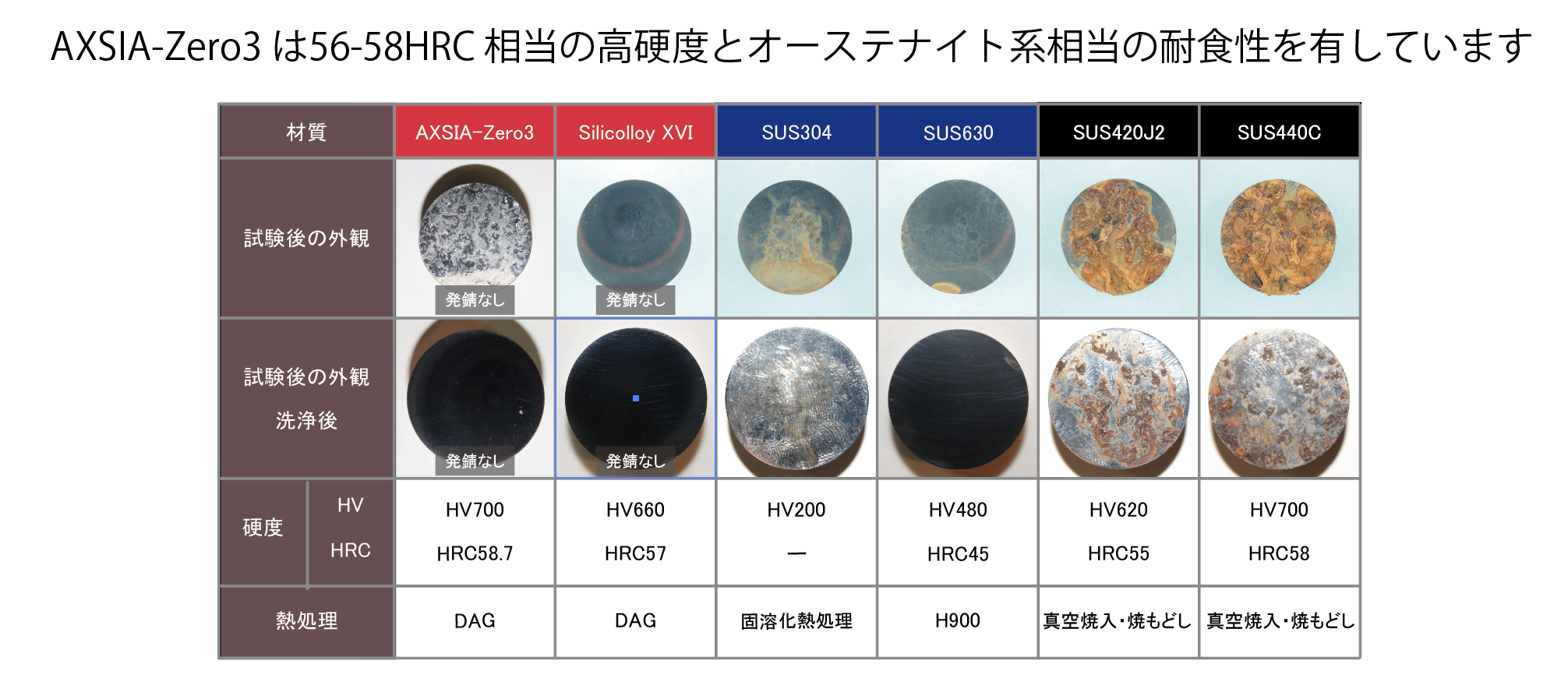

塩水噴霧試験の一例

35℃人工海水に720時間浸漬しても顕著な腐食生成物は観察されず、オーステナイト系SUS316L相当以上の耐食性能を示します。

浸漬試験の一例
